750 KVA Pad Mounted Transformer Vidiny-4.16/0.6 KV|Kanada 2025
Fahaiza-manao: 750 kVA
Volavolan'ny herinaratra: 4.16/0.6 kV
Endri-javatra: miaraka amin'ny menaka Luminol
Jiangshan Scotech Electrical Co., Ltd dia iray amin'ireo mpanamboatra sy mpamatsy azo itokisana indrindra amin'ny vidin'ny transformer 750 kva pad mounted -4.16/0.6 kv|Kanada 2025 any Sina. Aza misalasala mividy vokatra lafo vidy eto ary makà kisary avy amin'ny orinasanay. Mifandraisa aminay raha mila fanazavana fanampiny.
Pad Mounted Transformers: Hery azo antoka, famolavolana mirindra, fampisehoana ambony.
01 Jeneraly
1.1 Famariparitana ny tetikasa
2000 kVA 3 phase pad nitaingina transformer dia naterina tany Canada tamin'ny 2025. Ny tanjaky ny transformer dia 300 kVA miaraka amin'ny KNAN cooling. Ny malefaka avo dia 4.16D kV miaraka amin'ny ± 2 * 2.5% tapping range (NLTC), ny ambany malefaka dia 0.6Y/0.347 kV, izy ireo namorona vondrona vector ny Dyn1.
Ny transformer apetraka amin'ny pad an'ny SCOTECH no vahaolana -amin'ny herin'aratra ho an'ny orinasa madinika, vondrom-piarahamonina fonenana, ary foibe ara-barotra eo an-toerana. Namboarina amin'ny fitaizana ny habaka ao an-tsaina, ny dian-tongotr'izy io dia mifanentana amin'ny faritra ety an-tanàn-dehibe, fiantsonan'ny fiara, ary lalan-kely-manafoana ny filàna fametrahana be loatra izay manelingelina ny arabe. Ny fefy vy -manara-penitra sy ny tontonana fidirana azo hidiana dia miantoka ny fiarovana ambony indrindra, manakana ny fidirana tsy nahazoana alalana ary mampihena ny loza ateraky ny tompon'andraikitra amin'ny fananana. Miaraka amin'ny endri-javatra fametrahana plug-sy-play, dia mampihena 30% ny fotoana fiasan'ny tranokala amin'ny-raha oharina amin'ny transformer nentim-paharazana, mamela ny fampahavitrihana herinaratra haingana ho an'ny magazay vaovao, trano fonenana ary ivon-toerana. Ny fampandehanana mangina (Latsaky ny 50dB na mitovy amin'ny 50dB) dia miantoka fa tsy hanelingelina ny asa andavanandro izy io, ka mahatonga azy ho safidy -namana ho an'ny faritra fonenana mikitroka.
1.2 Famaritana ara-teknika
750 kVA pad mounted transformer specifications type and data sheets
|
Aterina any
Kanada
|
|
TAOM-
2025
|
|
Type
Transformer napetraka amin'ny pad
|
|
Malagasy
CSA C227.4:21
|
|
Hery naoty
300 kVA
|
|
hatetika
60HZ
|
|
dingana
3
|
|
fahana
manome fitoerana
|
|
anoloana
Maty
|
|
Karazana mangatsiaka
ONAN (Luminol oil)
|
|
Volavo voalohany
4.16D kV
|
|
Volontany faharoa
0.6Y/0.347 kV
|
|
Fitaovana miolikolika
VARAHINA
|
|
Vondrona Vector
Dyn1
|
|
Impedance
4%
|
|
fahombiazana
99.15%
|
|
Tsindrio ny Changer
NLTC
|
|
Tapping Range
±2*2.5%
|
|
Tsy misy entana very
0,65 kW
|
|
Amin'ny Load Loss
4,25 kW
|
1.3 sary
750 kVA pad mounted transformer diagram sary sy habe.
 |
 |
02 Fanamboarana

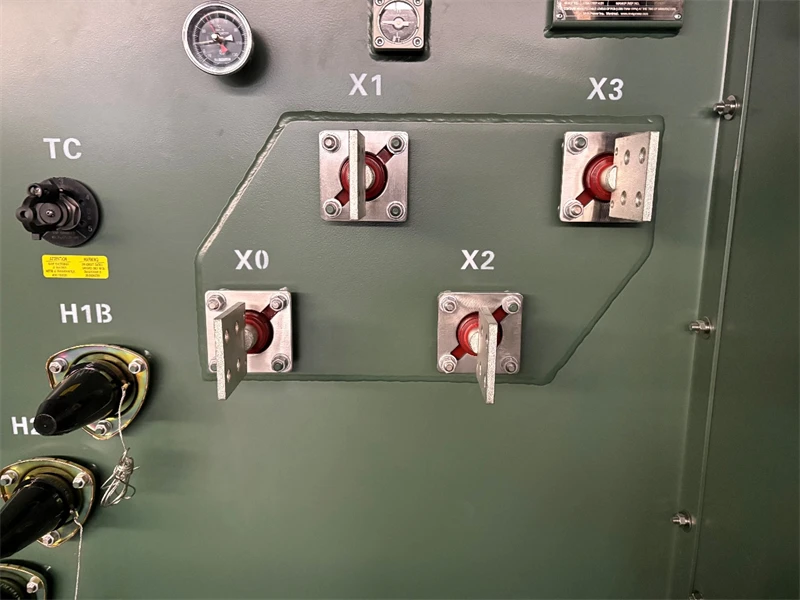

2.1 LV Bushing
Ny LV bushing ho an'ny pad-transformer mipetaka amin'ny -voapetaka amin'ny koveta sy fametrahana marindrano. Ny fepetra fototra dia ahitana 10kV fatran'ny herin'aratra maina mahazaka voly, 30kV tselatra tosika, Latsaky ny na mitovy amin'ny 10pC fivoahana ampahany (1.2kV), 31.25kA/2s fohy -fotoana mafana, 1250N cantilever entana entana, ary mihoatra na mitovy amin'ny 35mm halavirana pejy. Mety amin'ny -35 degre ka hatramin'ny +40 tontolo iainana, tonga miaraka amin'ny ∅72×∅54×6 mahitsizoro peratra famehezana, mifanaraka amin'ny fisokafan'ny kabinetra voafaritra, ary raikitra amin'ny alalan'ny welded studs, miantoka azo antoka ambany-voltage insulated fifandraisana.
2.2 Fandrefesana haavon'ny solika
Ny fandrefesana ny haavon'ny solika dia manome famantarana ny haavon'ny solika azo antoka, intuitive ary azo itokisana miaraka amin'ny androm-panompoana lava kokoa raha oharina amin'ny fandrefesana fitaratra. Miasa ao anatin'ny -40~80 degre ny mari-pana manodidina, Latsaky ny na mitovy amin'ny 90% ny hamandoana, ary ny haavony Latsaky ny na mitovy amin'ny 2000m (mitaky ny fametrahana perpendicular, tsy misy fihozongozonana maranitra na sahan'andriamby mahery eo akaiky), dia misy mitsingevana, mampifandray lever, mpihazona, vy mitsingevana, miaraka amin'ny famantarana {{7} miantoka tsara ny mpihazona famehezana. Rehefa miakatra na midina ny haavon'ny solika ao amin'ny transformer noho ny fiovan'ny mari-pana na ny anton-javatra hafa, dia mihetsika mifanaraka amin'izany ny mitsingevana mba hampandeha ny tondro ho famantarana ny haavony mazava; Izy io dia misy peratra O ho an'ny famehezana menaka, ary tsy mitaky fifandonana na fanitarana / fiondrehana amin'ny lever mampifandray mba hitazonana ny fahombiazany.

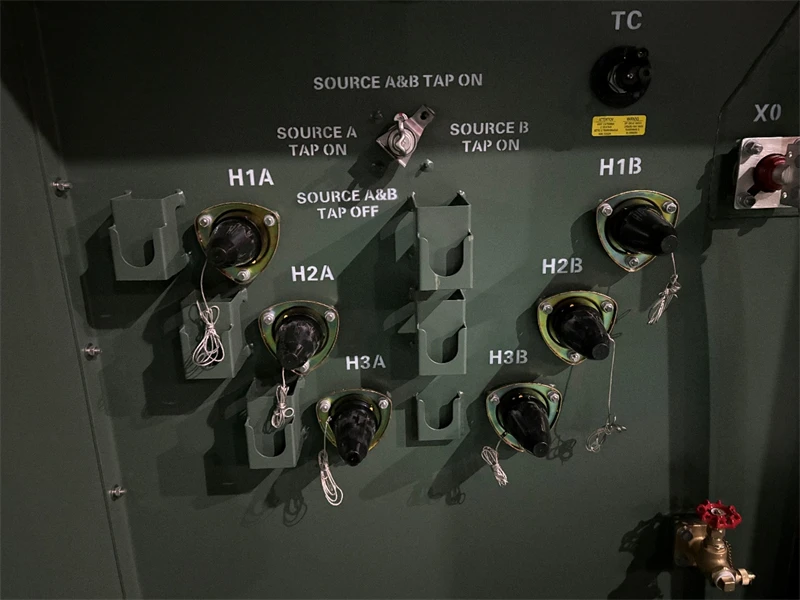

2.3 Fampidirana Bushing
Ny fampidirana bushing 2701A4 ho an'ny transformer mipetaka amin'ny pad, mifanaraka amin'ny fenitry ny CSA, dia singa 25kV, 200A fanamafisam-peo ahitana insulation -peroxide, ampinga interface PBT manga, hex-broach ho an'ny fametrahana torque, ary famatsiana fifandraisana amin'ny tany. Nomena satroka fiarovana, fanosotra ary torolalana amin'ny fametrahana, ahafahana mampifandray tariby voaaro amin'ny alàlan'ny fantsakana busing mahazatra.
2.4 Bara varahina fanoto
Ny bara varahina ifotony ho an'ny mpanova-apetaka amin'ny pad dia singa-mahatohitra avo lenta, -mahatohitra (matetika -voapetaka amin'ny vifotsy mba hahatsara kokoa ny faharetana) natao mba hamindrana tsara ny korianan'ny lesoka amin'ny tany, miaro ny fitaovana sy ny mpiasa. Noforonina hifanaraka amin'ny fepetra takian'ny fanodinkodinana, manana rafitra matanjaka ho an'ny fametrahana bolted azo antoka izy io, mifanaraka amin'ny fenitry ny fiarovana ny indostria, ary miantoka ny fahombiazan'ny fanodinkodinana azo antoka amin'ny tontolo henjana-mametraka pad ivelany.

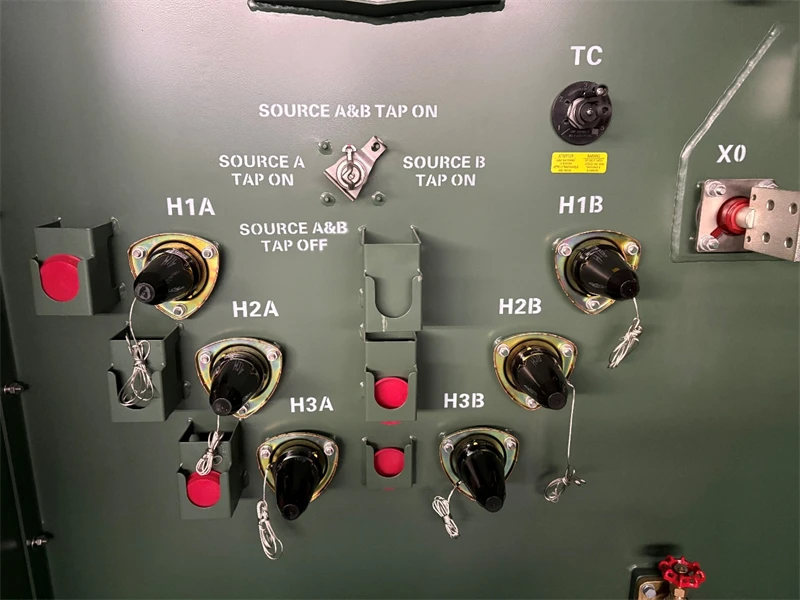

2.5 Fijoroana fiantsonan'ny fiara
Ny fonon'ny fijanonan'ny fiara ho an'ny transformer-apetaka amin'ny pad dia rafitra fanohanana metaly miendrika U-mazàna apetraka tsara eo amin'ny rindrina anatiny amin'ny kabinetran'ny transformer. Ny asany voalohany dia ny manome toerana azo antoka sy vonjimaika ary tohana ho an'ny mpampitohy elbow -voltage avo lenta tapaka (mbola miraikitra amin'ny tariby). Ny bracket dia misy cradle na fiompiana voatokana natao hihazonana tsara ny vatan'ny elbow insulation, hisorohana ny fihenjanana amin'ny tariby ary hiantohana ny fifandraisana amin'ny stud mahery na ny singa conductive amin'ny elbow dia mitodika tsara sy mitoka-monina. Izany dia mitazona ny fivorian'ny kiho ho voalamina, voaaro amin'ny fahasimbana ara-batana, ny hamandoana ary ny loto mandritra ny asa amin'ny fizarana hafa amin'ny fitaovana.
03 Fitsapana
Ny Fitsapana ny tahan'ny ho an'ny transformer-apetaka dia fomba fanamarinana manara-penitra natao hanamafisana fa mifanaraka amin'ny fanoritsoritana momba ny famolavolana ny taham-bolan'ny -avo sy ambany-manidina. Mandritra ny andrana dia misy tolo-tena -frequency naoty apetraka amin'ny fihodinkodinana iray (matetika ny lafiny avo-avo), ary refesina ny voltase induce amin'ny fihodinana mifanohitra; kajy sy ampitahaina amin'ny tahan'ny nominal ny taham-bolan'ny tena izy, miaraka amin'ny fivilian-dàlana takiana mba ho tafiditra ao anatin'ny fetran'ny indostria na mpanamboatra azo ekena. Ity fitsapana ity dia miantoka ny fiovan'ny herinaratra marina, manakana ny famindrana angovo tsy mahomby, ary manamarina ny fahamarinan'ny fiodinana fihodinana, izay tena ilaina amin'ny fahombiazan'ny transformer amin'ny tambajotra fizarana.

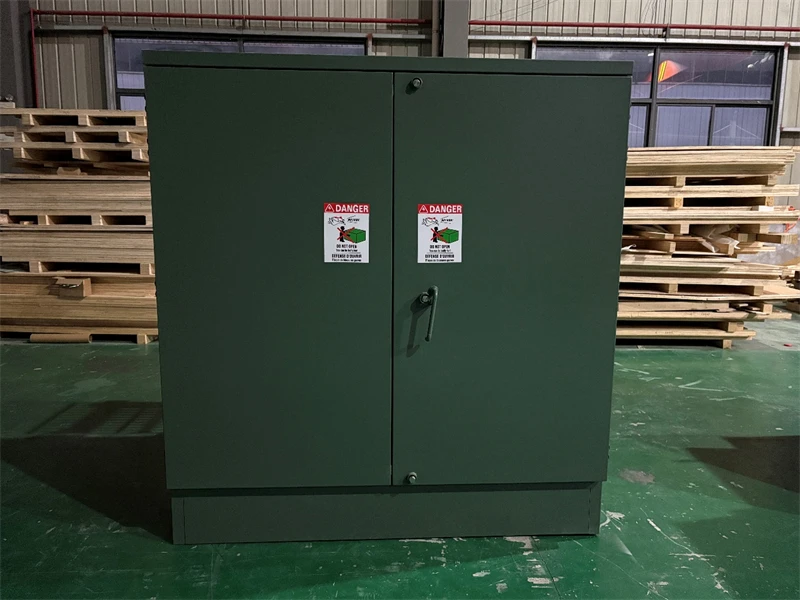

04 Site sy famintinana
Ny transformer apetraka amin'ny pad an'ny SCOTECH dia manome fitsinjaram-pahefana azo itokisana, -mitsitsy toerana ho an'ny filana an-tanàn-dehibe, ara-barotra ary indostrialy. Ny fikojakojana, ambany-ary mifanaraka amin'ny santionany dia mitazona ny fampandehananao mandeha tsara.
Safidio ny SCOTECH - mpiara-miombon'antoka atokisanao ho an'ny fotodrafitrasa herinaratra azo antoka.
