2000 KVA Centerpoint Energy Pad Mounted Transformer-24.9/0.48 KV|Etazonia 2025

01 Jeneraly

1.1 Famariparitana ny tetikasa

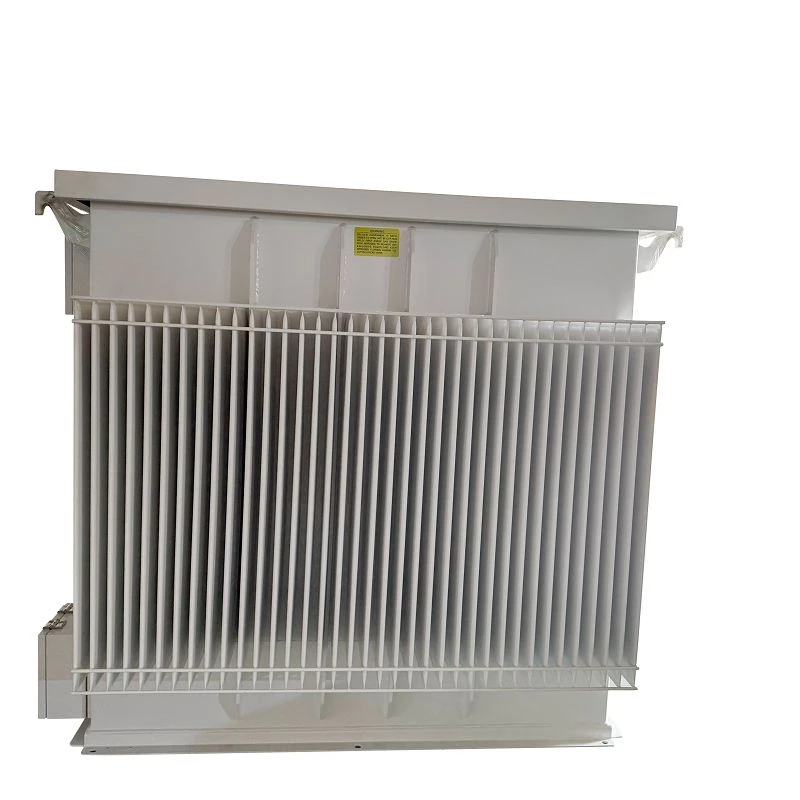

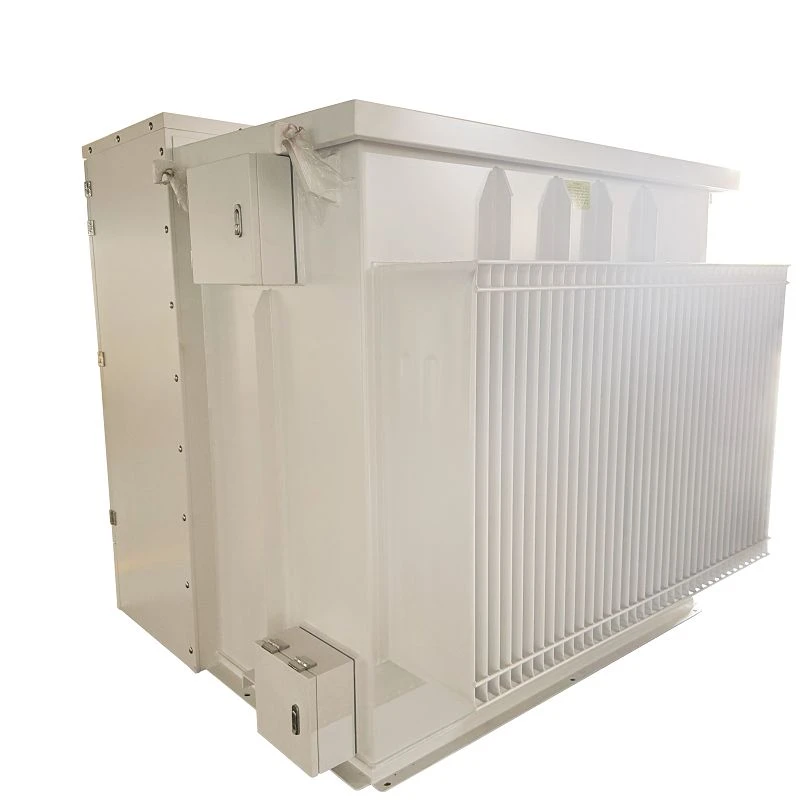

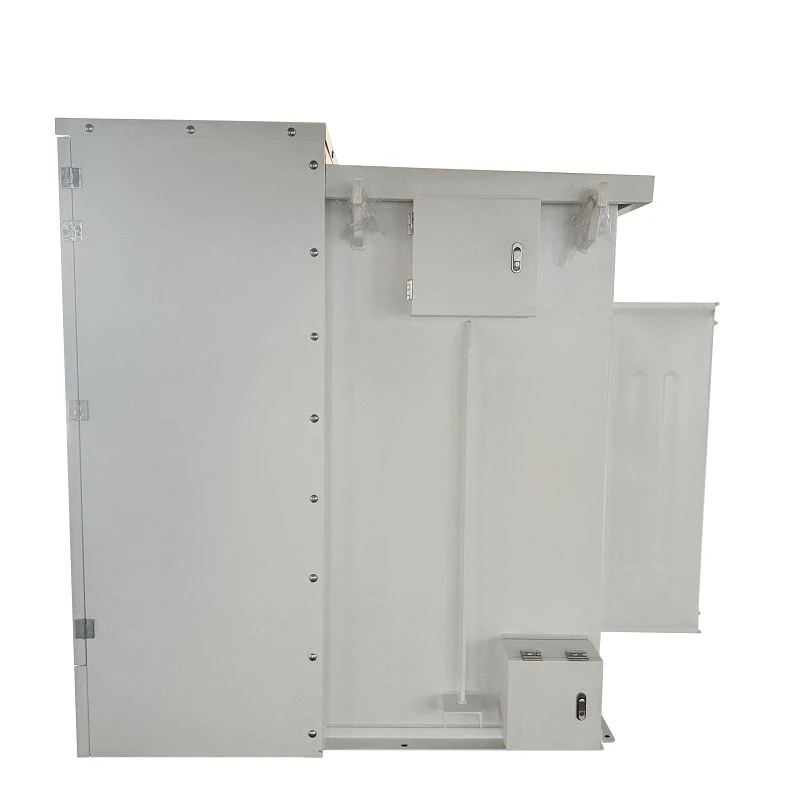

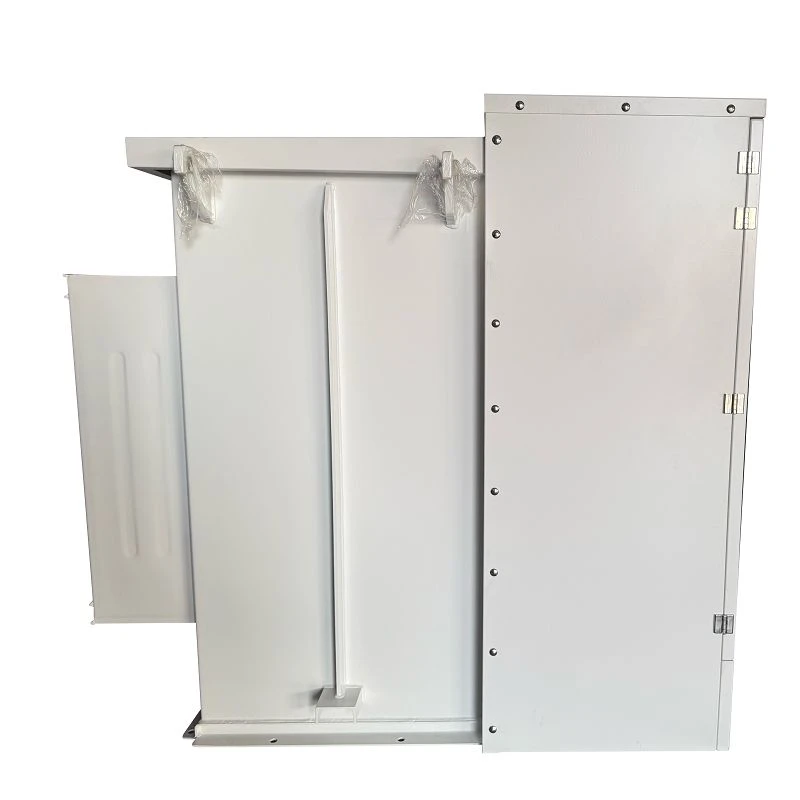

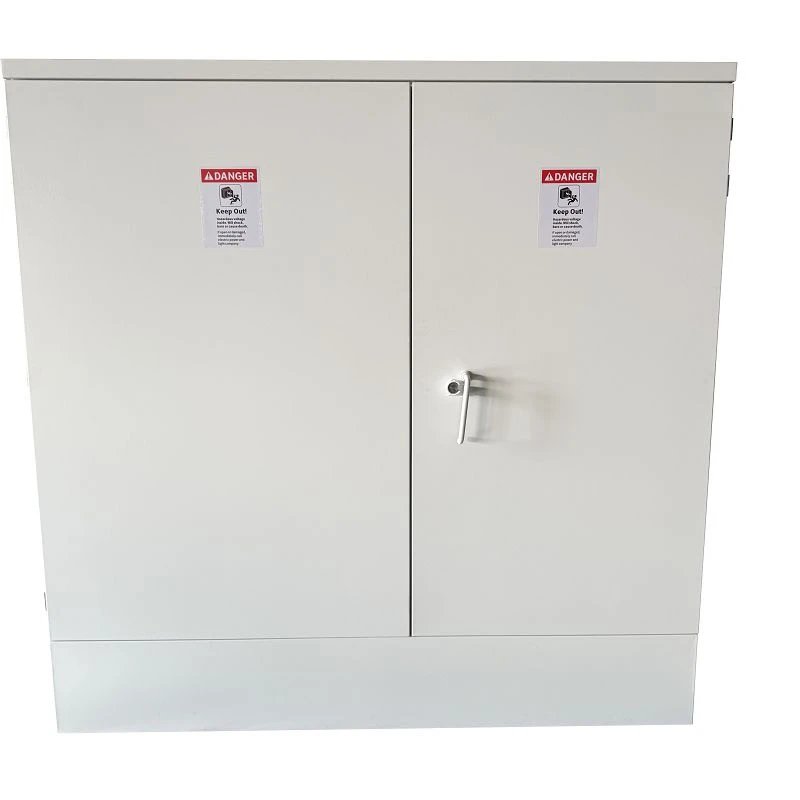

2000 kVA 3 phase pad nitaingina transformer dia naterina tany Etazonia tamin'ny 2025. Ny tanjaky ny mpanova dia 2000 kVA miaraka amin'ny fampangatsiahana KNAN. Ny malefaka avo dia 24.9GrdY / 14.376 kV amin'ny ± 2 * 2.5% tapping range (NLTC), ny ambany malefaka dia 0.48Y/0.277 kV, izy ireo namorona vondrona vector ny YNyn0.

Ny transformer apetraka amin'ny pad an'ny SCOTECH dia novolavolaina mba hanomezana fahatokisana, fahombiazana ary fiarovana ho an'ny tambajotran'ny -salantsalany. Miaraka amin'ny famolavolana ifotony 3-dingana faha-5-dia miantoka ny fivoahan'ny magnetika faran'izay kely sy ny fandrindrana ny voltora marin-toerana na dia eo aza ny enta-mavesatra miovaova, sady mahafeno ny fenitry ny fahombiazan'ny DOE mba hampihenana ny fatiantoka angovo sy ny fandaniana amin'ny asa. Feno ranon-javatra ester voajanahary FR3, ity fitaovana ity dia manome fiarovana miavaka amin'ny afo, ny biodegradability ary ny androm-panompoana maharitra raha oharina amin'ny menaka mineraly mahazatra, ka mahatonga azy io ho tsara ho an'ny fametrahana saro-pady amin'ny tontolo iainana sy-atahorana. Ny fisamborana fisondrotana mitambatra dia manome fiarovana matanjaka amin'ny overvoltage mandalo, miaro ny singa anatiny amin'ny tselatra sy ny fikorontanan'ny grid. Ny kabinetran'ny metatra apetaka amin'ny lafiny iray dia ahafahana manara-maso, mikojakoja ary mamaky metatra tsy misy manelingelina ny famatsian-jiro, ary ny fetiny fotsy mifono vovoka RAL 9003 dia miantoka tsara ny fanoherana ny harafesina sy ny faharetana amin'ny toe-javatra mafy any ivelany. Ity transformer ity dia vahaolana mandroso ara-teknika amin'ny fitsinjarana herinaratra azo antoka.

1.2 Famaritana ara-teknika

2000 kVA pad mounted transformer specifications type and data sheets

1.3 sary

2000 kVA pad mounted transformer diagram sary sy habe.

02 Fanamboarana

2.1 HV busing

Ny fampidirana bushing kilasy 15/25/35kV 200A an'i Chardon dia miasa ho toy ny bushing HV ho an'ny transformer mipetaka amin'ny pad, natao hifanaraka amin'ny elbows vaky load ary mitambatra amin'ny fantsakana bushing mifanaraka amin'ny ANSI/IEEE 386-mba mahomby amin'ny-fametrahana sy fanoloana toerana. Mitaky fanadiovana sy fampiharana mitovy amin'ny menaka silikônina omena, fanamafisana araka ny fihodin'ny famantaranandro ka hatramin'ny torque 150-180lb-in, ary fampifandraisana tariby varahina #14, miaraka amin'ny fametrahana sy fikojakojana ataon'ny mpiasa mahay amin'ny rafitra de-energized amin'ny fampiasana fitaovam-piarovana mety.

2.2 Toerana efatra Loadbreak Switch

Ny fiatoana efatra-fametrahana fanamainana ho an'ny transformer mipetaka amin'ny pad (modely FYN33-24-315) dia manana tonta 12kV (24kV) naoty ary 315A ny isa, miaraka amin'ny fepetra fototra ao anatin'izany ny 65kV/1min AC mahatohitra voly (79kV/1min ho an'ny fahatapahan-jiro 4, 125kV) fotoana fohy mafana amin'izao fotoana izao, 63kA dynamic stable ankehitriny, ary fiainana mekanika mihoatra ny 3000 asa. Izy io dia misy ratra mitoka-monina 145kV, mipetaka ao anatin'ny tankin'ny transformer (ny hatevin'ny rindrin'ny tanky 6-8mm) miaraka amin'ny voanjo 4 M10, ary misy tsimatra 4 ivelany (8mm savaivony, 16mm haavony) ho an'ny asa fanamainana entana azo antoka.

2.3 Bara varahina fanoto

Ny bara varahina fanodinkodinana napetraka eo amin'ny -ivan'ny voltase ambany amin'ny mpanova mipetaka amin'ny pad dia singa varahina avo-mavitrika, mifamatotra mafy amin'ny rafitra fanorenan'ny transformer. Izy io dia manome lalana azo antoka ho an'ny tondra-drano, mamily tsara ny rivo-doza tsy mety amin'ny tany mba hiarovana ny transformer sy ny fitaovana mifandraika amin'ny fahasimbana, ary miaro ny fiarovana ny mpiasa mandritra ny fandidiana.

2.4 1'' valva famenoana ambony

Ny valva famenoana ambony 1″ ho an'ny transformer mipetaka amin'ny pad dia singa ambony-napetraka natao ho an'ny famenoana menaka mpanova sy famenoana. Mampiasa ny haben'ny fifandraisana 1" izy io, miantoka ny famehezana mafy mba hisorohana ny fiparitahan'ny solika, ahafahana manampy menaka mety sy mahomby mandritra ny fametrahana na fikojakojana, ary mifanaraka amin'ny fanamafisam-peon'ny mpanova mpanova ho an'ny fampisehoana azo antoka.

2.5 Fandrefesana fanerena banga

Ny fandrefesana vacuum YZ-70 ho an'ny transformer apetraka amin'ny pad dia fitaovana natokana hanaraha-maso ny fiasan'ny transformer amin'ny alalan'ny taratry ny fiovan'ny tsindry vokatry ny fiovan'ny mari-pana. Izy io dia manolotra fandrefesana tsy mety (-0.04 ~ 0.04MPa na -0.08 ~ 0.08MPa), ± 2.5% marina, miasa amin'ny -40 degre ~ 80 degre ny mari-pana ary latsaky ny na mitovy amin'ny 80% ny hamandoana, manasongadina Φ70 dial sy M27 × 2 Adjustable visy fivorian'ny tànana, dia mitaky visy mitsangana fivorian'ny tànana. 3/4 amin'ny fetra voafetra, ary mila fanamarinana tsy tapaka 6 volana miaraka amin'ny fanesorana sponjy mialoha ny fametrahana.

03 Fitsapana

Ny fitsapana transformer apetraka amin'ny pad, mifanaraka amin'ny fenitry ny andian-dahatsoratra IEEE C57, dia ahitana ny fisavana elektrika sy mekanika mahazatra toy ny fanoherana ny fihodinkodinana, ny tahan'ny voltora, ny fifandraisan'ny dingana, ny tsy fisian'ny-very enta-mavesatra, ny fiatrehana ny insulation (ampiasaina/induced voltage), ny fanoherana ny insulation, ary ny fitsirihana ny tsindry, ary koa ny fanamarinana fampandehanana azo atao, mba hanamarinana ny fahamendrehana ara-elektronika, ho an'ny fiarovana ara-drafitra rehetra, ho an'ny fiarovana ny herinaratra fitsinjaram-pahefana marin-toerana.

04 Fonosana sy fandefasana

fonosana

Fandefasana

05 Site sy famintinana

Takatsika fa ny tetikasa tsirairay dia manana fepetra manokana momba ny herinaratra, ary ny ekipanay dia manolo-tena hanome vahaolana mifanaraka amin'ny tanjonao manokana. Manomboka amin'ny fanefena voltora mahazatra ka hatramin'ny fanarahana ny fenitry ny indostria manerantany, ny SCOTECH dia mijoro ao ambadiky ny vondrona tsirairay miaraka amin'ny fitsapana henjana, fanohanana ara-teknika manam-pahaizana, ary fanoloran-tena amin'ny -faharetana maharitra. Safidio ny transformer SCOTECH pad mounted ho an'ny vahaolana herinaratra izay tsy mahafeno ny filanao fotsiny, fa miandry azy ireo. Andao hampandroso ny tetikasanao-mifandray amin'ny ekipan'ny varotray anio mba hiresaka momba ny zavatra takinao sy handray ny dingana voalohany mankany amin'ny hoavy angovo mahomby kokoa sy maharitra.

SCOTECH – Fandrosoana Mahery.
