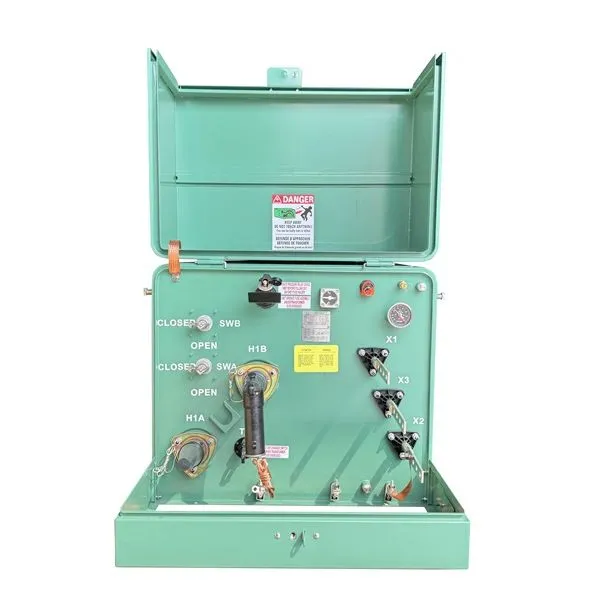

50 kVA Single Phase Pad Mounted Distribution Transformers-24*12/0.24 kV|Jamaika 2024

Ny Transformer dia manasongadina endrika ivon'ny ratra toroida mandroso, namboarina avy amin'ny ratra tsy mitsaha-mitombo, -permeability ambony, tady vy silisiôma miompana-mavo -ambany mba hamolavola rafitra tsipika mihidy -mihidy. Ny fototry ny ratra dia mampiasa tanteraka ny toetran'ny fiorenan'ny varimbazaha amin'ny vy silisiôma, mampifanaraka ny làlan'ny flux magnetika amin'ny lalana mihodina, raha toa ka manamaivana ny fatiantoka amin'izao fotoana izao ny coating insulated. Manolotra tombony lehibe izy io, ao anatin'izany ny fatiantoka kely tsy misy-enta-mavesatra (20-30% raha oharina amin'ny cores laminated nentim-paharazana), fampandehanana mangina, fahombiazana ambony (famenoana fototra mihoatra ny 95%), ary hery mekanika tena tsara.

Ity mpanova ity dia manasongadina endrika fihodinkodinana hybrid mitambatra -foil misy voly ambany sy -fananganana tariby avo lenta mba hahazoana fahombiazana tsara. Ny 0.24/0.12kV ambany -mihodinkodina dia mampiasa foil varahina fisaka misy taratasy mitsilopilopy, manome tanjaky -fohy tsara, fanalefahana hafanana mahomby ary endrika mirindra. Ny 24kV/12kV avo lenta-mihodinkodina dia mampiasa tariby varahina boribory/ mahitsizoro miaraka amin'ny insulation mifanelanelana, miantoka ny fitsinjarana ny voltase ambony, ny -fahaleovan-tena fototra roa, ary ny fanoherana ny fivoahana ampahany. Ity fitambaran'ny varahina foil (LV) sy ny tariby varahina (HV) ity dia manome fahombiazana avo lenta miaraka amin'ny fatiantoka amin'ny eddy faran'izay kely, fitoniana mekanika matanjaka mba hanohitra ny adin-tseranana mafana sy fohy-ary fonosana{14}}efitrano mety tsara ho an'ny fampiharana fizarana pad{15}}.

Ny tankin'ny transformer dia manana rafitra welded voaisy tombo-kase feno vita avy amin'ny takelaka vy malefaka 4-6mm avo-tsara, nokarakaraina tamin'ny alalan'ny fasika (marika Sa2.5), fanapahana CNC (fandeferana ± 0.5mm), ary lasantsy MAG mandeha ho azy. Mandalo fitsapana fanerena 20kPa/30min izy io, miaraka amin'ny famehezana indroa (gasket fingotra + sealant) sy flanges vy tsy misy pentina mba hiantohana ny fahombiazan'ny{10}}tsy misy leak. Ny velaran-tany dia karakaraina amin'ny -fangaro zinc dip mafana ( Mihoatra ny 80μm na mitovy amin'ny 80μm) sy loko roa -manala amin'ny harafesina. Miaraka amin'ny fanoherana ny tsindry 100kPa sy ny tahan'ny korosi C5-M (manamarina ISO9001), mahafeno ny fepetra rehetra hermetika ivelany.

Ny dingan'ny famonosana ho an'ny transformer -fase pad{1}} tokana dia misy fanadiovana, fiarovana anatiny, fanamafisana ivelany, ary fametahana marika. Voalohany, diovina tsara ny transformer, ary voamarina ny haavon'ny solika sy ny tombo-kase; ho an'ny fitaterana, ny menaka dia azo tatatra ary soloina amin'ny azota maina (0,02–0,03 MPa) mba hisorohana ny fidiran'ny hamandoana, na tazonina miaraka amin'ny varavarana rehetra voaisy tombo-kase. Ety ivelany, ny fepetra manohitra ny vibration -(tady na fametahana ny fototra bolted) dia ampiharina, raha ny singa manan-danja (bushings, IFD, sns.) dia arovana amin'ny -saronana mahatohitra, ary tsaboina amin'ny famafazana harafesina -ny ambonin'ny metaly. Ny fitaovana dia fonosina amin'ny sarimihetsika plastika tantera-drano miaraka amin'ny seam voaisy tombo-kase (nohatsaraina ho an'ny fandefasana an-dranomasina). Fonosana anaty vata hazo ny entana (miaraka amin'ny{12}}fitaovana misoroka ao anatiny) mifanaraka amin'ny fepetra takian'ny fitaterana. Misy marika mazava (lanja, teboka manainga, loza) ary antontan-taratasy (lisitra entin'ny entana, tatitra andrana), miantoka ny fanarahana ny fenitra -hamandoana, tsy taitra ary IP56 ho an'ny fitaterana an-dranomasina.

Ny transformer -fase pad-iray dia alefa amin'ny alalan'ny fitaterana an-dranomasina misy container amin'ny sambo ZIM SAMMY OFER (Voyage 8E) eo ambanin'ny Bill of Lading 177PNBNBNL8580A, miainga avy any Ningbo Chuanshan Port mankany Jamaika. Voaarovana ao anaty fitoeran-javatra 40'HC misy vy-hazo anti-fototra vibration sy foam-ny singa tena manan-danja, feno 0,02-0,03MPa azota maina ny fitaovana mba hisorohana ny hamandoana ary voarakotra menaka manohitra-mena. Ny entana dia manasongadina-fifehezana kaontenera voaisy tombo-kase, fanaraha-maso GPS amin'ny fotoana tena izy, ary fanaraha-maso ny tsindry azota (Mihoatra na mitovy amin'ny 0,01MPa). Rehefa tonga, ny fisafoana dia ahitana ny fanamarinana ny fahamendrehan'ny tombo-kase, ny fizahana maso, ary ny fitsapana insulation, miaraka amin'ny fandefasana ny B / L sy ny fanangonana sary mba hahazoana antoka ny fanarahana ny fenitra iraisam-pirenena momba ny maritime momba ny hamandoana sy ny fiarovana ny fahatairana.
