Torolàlana ho an'ny Transformers Feed Radial sy Loop

Ao amin'ny fitsinjarana herinaratra, ny teny hoe "feed loop" sy "feed radial" dia mamaritra ny fomba fikorianan'ny herinaratra avy amin'ny loharano mankany amin'ireo mpanova izay mampihena ny voltase ho an'ny mpampiasa farany. Na dia avy amin'ny famolavolana rafitra fitsinjarana midadasika kokoa aza ireo teny ireo, dia matetika izy ireo no ampiasaina mba hamaritana ny -voltage (HV) avo lenta (HV) pad-transformers napetraka.

Ny fifantenana eo amin'ny radial na loop feed transformer dia misy fiantraikany amin'nyazo itokisana, miovaova ary ny vidinyny tambajotra elektrônika anao. Ity toro-lalana ity dia manazava ny fomba fiasan'ireo rafitra ireo, ny fahasamihafan'izy ireo ara-batana, ary ny fomba hifidianana ny fanitsiana mety amin'ny tetikasanao.







Alohan'ny handinihana ny transformer ny tenany, dia ilaina ny mahatakatra ny karazana rafitra fitsinjarana roa tompoiny.



Radial Feed System

Ny rafitra famahanana radial no endrika tsotra indrindra sy mahazatra indrindra amin'ny fizarana herinaratra. Ao amin'ity drafitra ity, ny hery dia mikoriana avy amin'ny loharano tokana (toy ny substation) mankany ivelany amin'ny lalana tokana mankany amin'ny entana, toy ny raozy amin'ny kodiarana. Ny transformer tsirairay dia mahazo hery avy amin'ny teboka iray ihany.

• Tombontsoa:Tsotra ny mamolavola sy miasa ary miaro azy. Ny vidiny voalohany dia ambany kokoa satria mitaky fitaovana kely kokoa.
• Fatiantoka:Manolotra izanytsy misy redundancy. Raha toa ka tsy mahomby ny loharano tokana na misy hadisoana eo amin'ny tsipika, ny transformer sy ny mpanjifa midina rehetra dia very ny herinaratra mandra-pahavitan'ny fanamboarana.

Loop Feed System

Ny rafitra famahanana loop dia natao ho azo antoka kokoa. Amin'ity fanamafisana ity, ny tsipika fizarana dia mamorona loop, ary ny transformer dia afaka mahazo hery avy amin'nylalana na loharano roa na maromaro.

• Tombontsoa:Izy io dia manomeredundancy. Raha misy hadisoana mitranga amin'ny lafiny iray amin'ny tadivavarana na tsy mahomby ny loharano iray, dia azo averina amin'ny lalana hafa ny herinaratra, mitazona ny rafitra ho mavitrika. Izany no mahatonga azy io ho tonga lafatra ho an'ny fitaovana manan-danja.
• Fatiantoka:Mitaky rafitra fiarovana sarotra kokoa sy fampiasam-bola voalohany ambony noho ny tariby sy switch fanampiny.













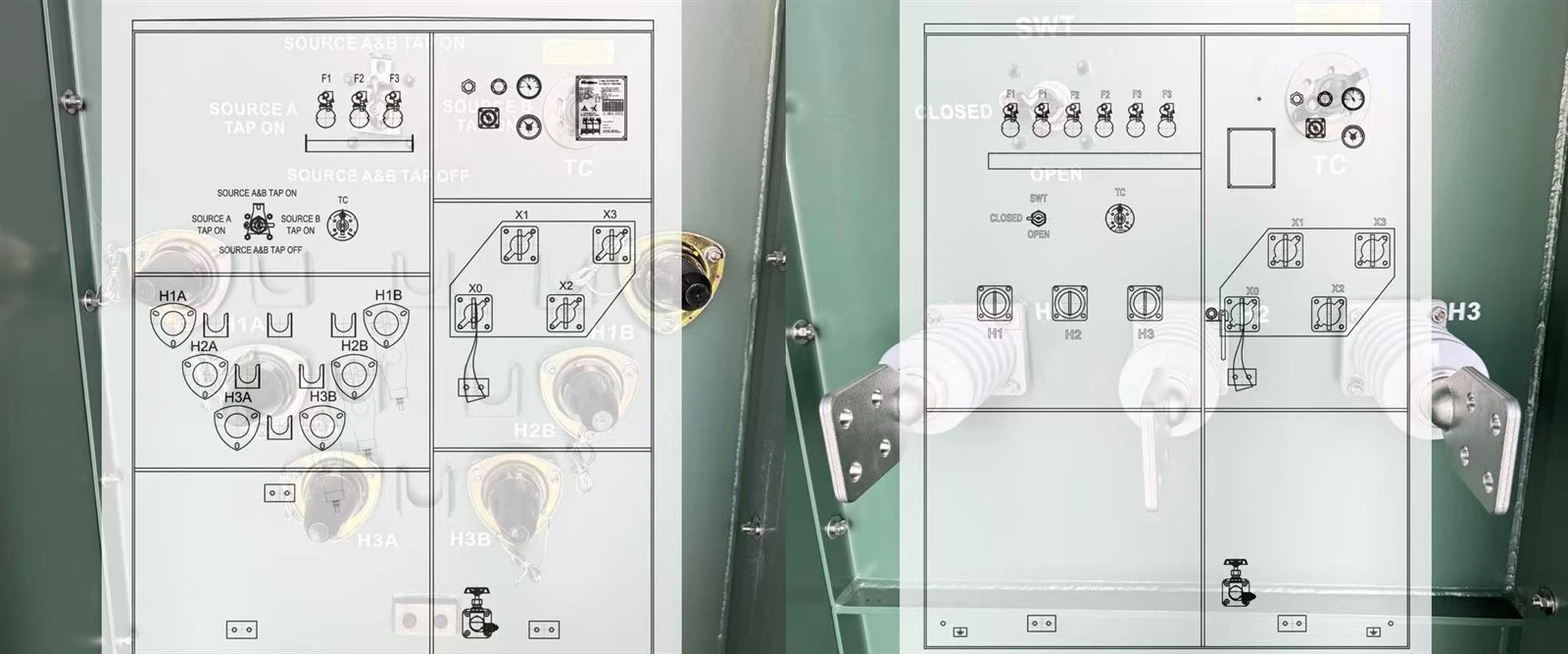

Ny tena mampiavaka an'ireo karazana transformer roa ireo dia ao amin'ny efitranony -volta ambony. Ity lamina ara-batana ity dia mandidy ny fomba ifandraisan'ny mpanova amin'ny grid.

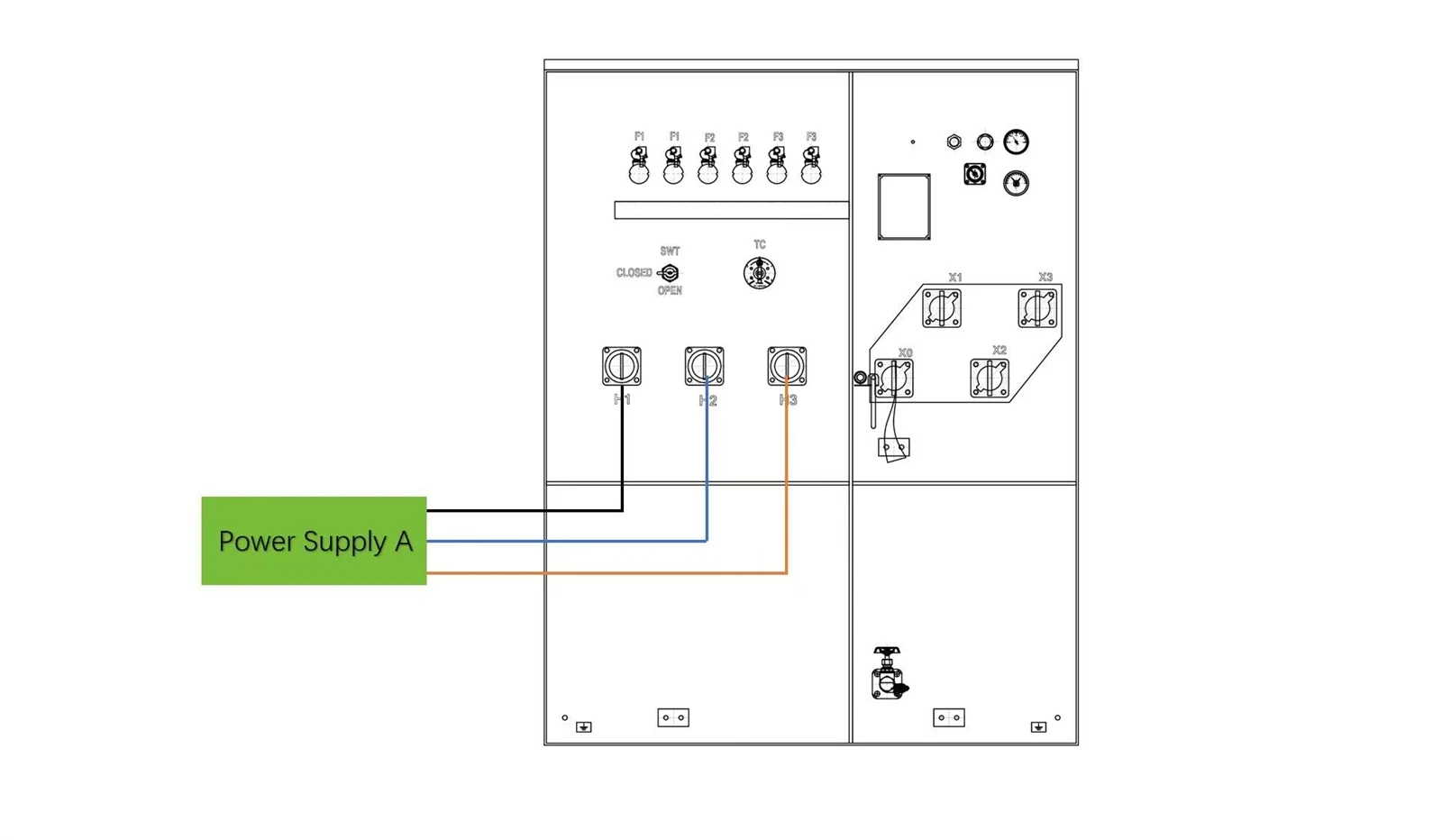

Radial Feed Bushing Configuration

Ny mpanova fahana radial dia natao ho an'ny famatsiana herinaratra tokana-. Ao amin'ny efitranony -avo dia misybushings telo voalohany(mazàna misy soratra hoe H1, H2, H3)-iray ho an'ny mpitari-tafika miditra tsirairay. Ity endrika tsotra kokoa ity dia mahazatra any amin'ny fizaran-trano fonenana, faritra ara-barotra kely, na toy ny vondrona farany amin'ny tadin'ny transformer izay mifarana ny tsipika.

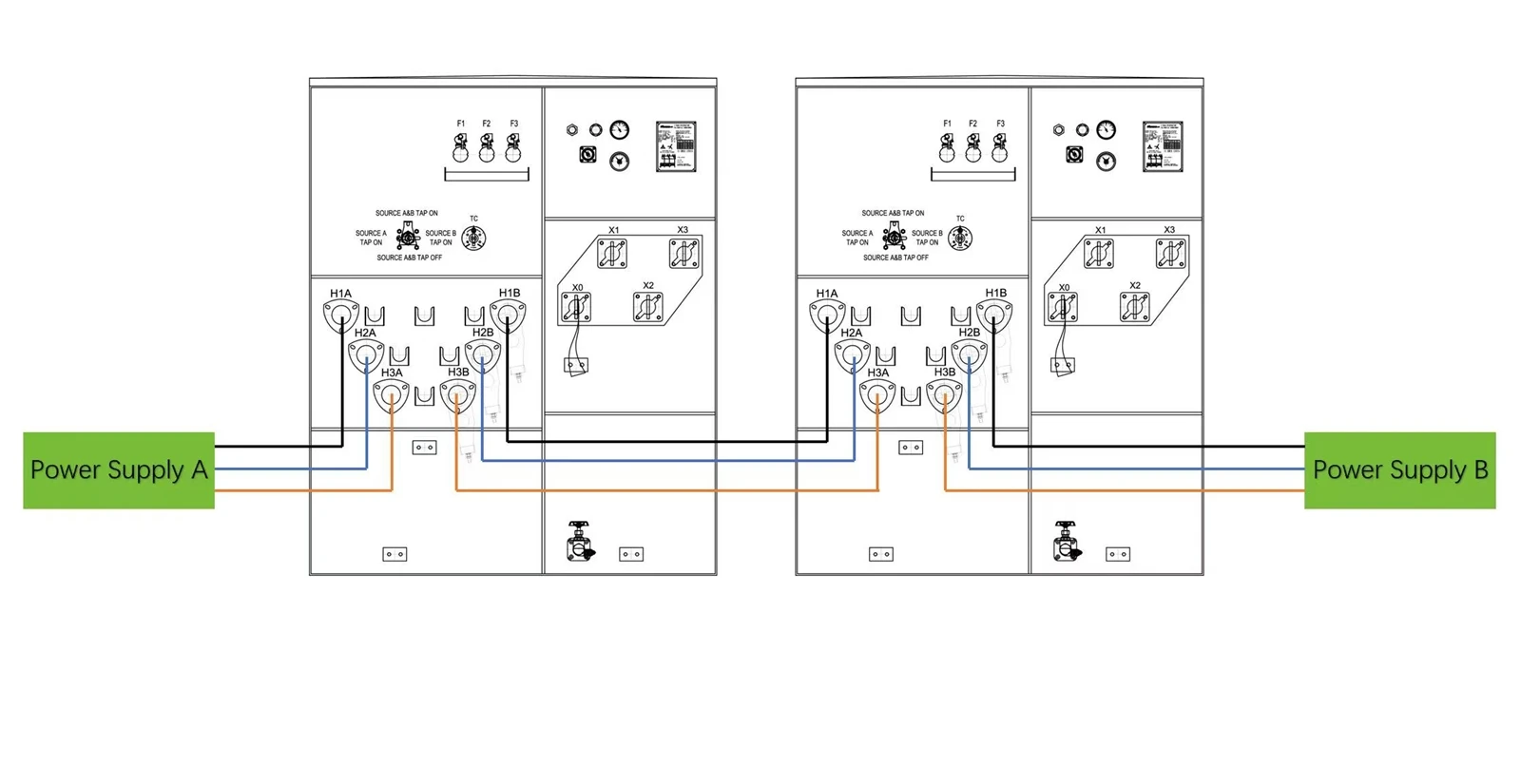

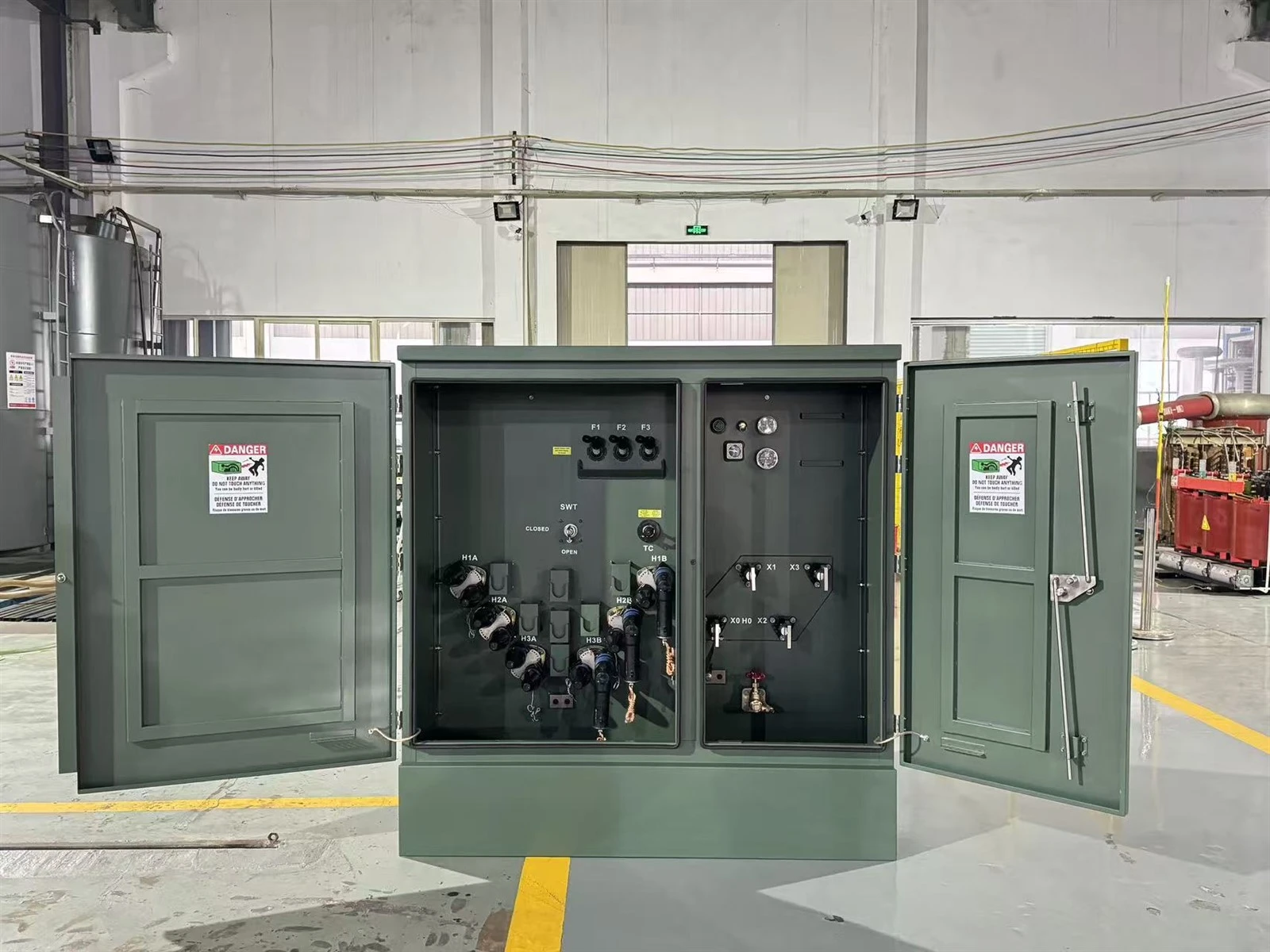

Loop Feed Bushing Configuration

Ny transformer famahanana loop dia natao ho an'ny flexibility sy redundancy. Izy io dia manasongadinabushings -avo enina-sehatra roa feno telo (matetika misy soratra hoe H1A, H2A, H3A ho an'ny lafiny "A" ary H1B, H2B, H3B ho an'ny lafiny "B"). Izany dia ahafahana manome sakafo roa voalohany:

• Mitambatra Transformers:Ny tariby avy amin'ny loharano dia miditra amin'ny bushings "A" an'ny vondrona voalohany, avy eo miala amin'ny bushings "B" mba hamahana ny bushings "A" amin'ny transformer manaraka. Ity daisy ity-manambatra singa maromaro.
• fahana loharano roa:Ny singa tokana dia azo ampifandraisina amin'ny loharanon-kery roa misaraka. Ny fifandimbiasana anatiny dia ahafahan'ny mpandraharaha misafidy izay loharano mamahana ny entana.

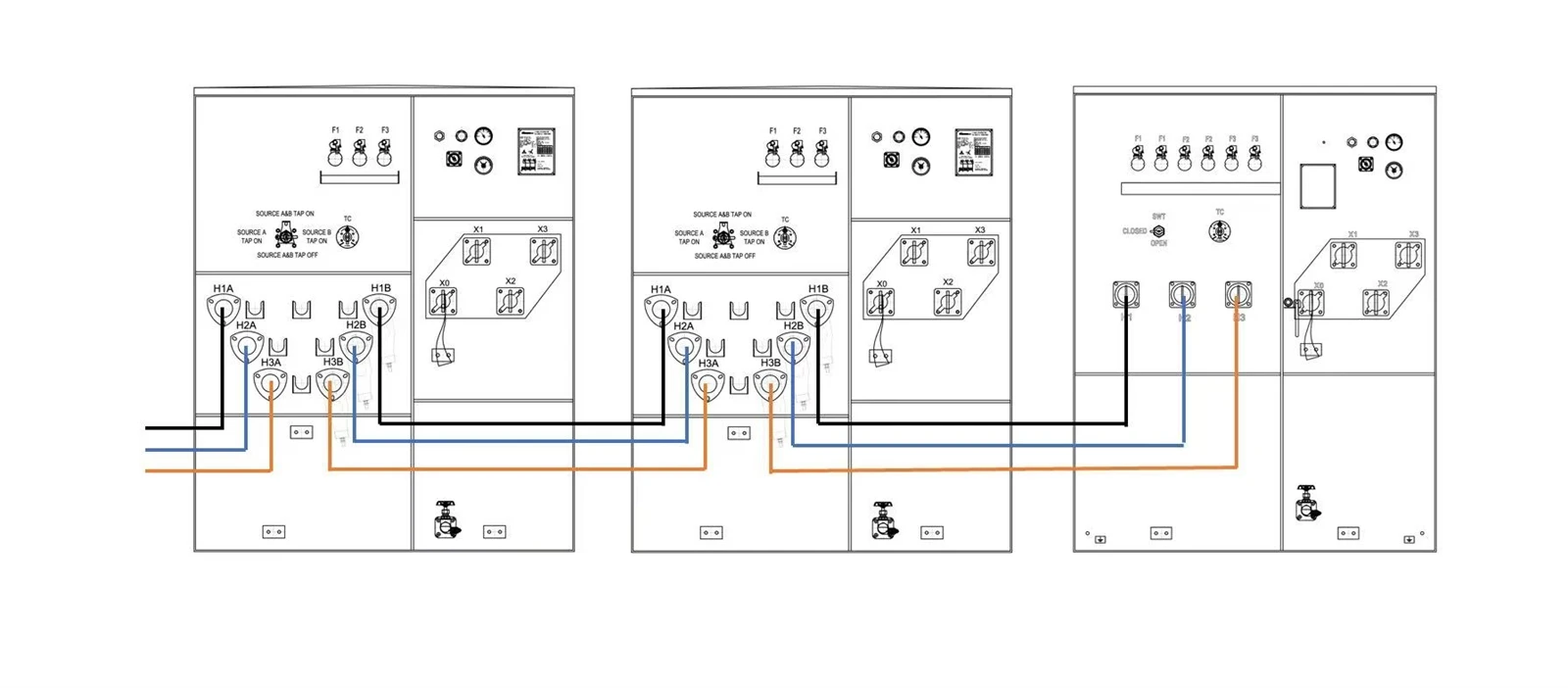

Marihina fa ny "loop de transformer" dia tsy mitovy amin'ny "loop system". Azo atao ny mampifandray andiam-transformer amin'ny tady, fa raha miantehitra amin'ny loharanon-jiro tokana izy rehetra, ny tsy fahombiazan'io loharano io dia hahatonga ny singa rehetra ho very hery-izay midika fa mijanona amin'ny radial ny fikirakirana.

endri-javatra	Radial Feed Transformer	Loop Feed Transformer
Avo -Bushings Voltage	Telo (H1, H2, H3)	Enina (H1A, H2A, H3A, H1B, H2B, H3B)
Famolavolana sarotra	TSOTRA	More Complex
Loharanon-kery	Teboka tokana ihany	Loharano tokana na roa
Redundancy	Tsy misy- teboka iray tsy nahomby	Misy fahana hafa -avo
Vidiny mahazatra	Ambany	ambony







Ankoatra ny isan'ny bushings, ny transformer feed loop dia manolotra endri-javatra mandroso izay manatsara ny fahatokisana sy ny fikojakojana ny grid.





Fifandimbiasana Selector Switch

Ny mpanova famatsiana loop dia azo ampifanampiana amin'ny -fafafafafantenana asitrika ao anaty rano mba hitantana ny fikorianan'ny herinaratra. Ireo switch ireo dia manome fahafahana mamindra ny courant na manasaraka ny mpanova nefa tsy -mampatanjaka ny loop manontolo. Ny fandrindrana mahazatra dia ahitana:

• Telo Roa -Fifamoahana Load Break:Ny switch iray dia mifehy ny mpanova, ny iray mifehy ny fahana "A", ary ny iray mifehy ny fahana "B". Izy io dia manome fahafaha-manao ambony indrindra, ahafahan'ny mpandraharaha iray manasaraka ny mpanova nefa mitazona ny tadio.

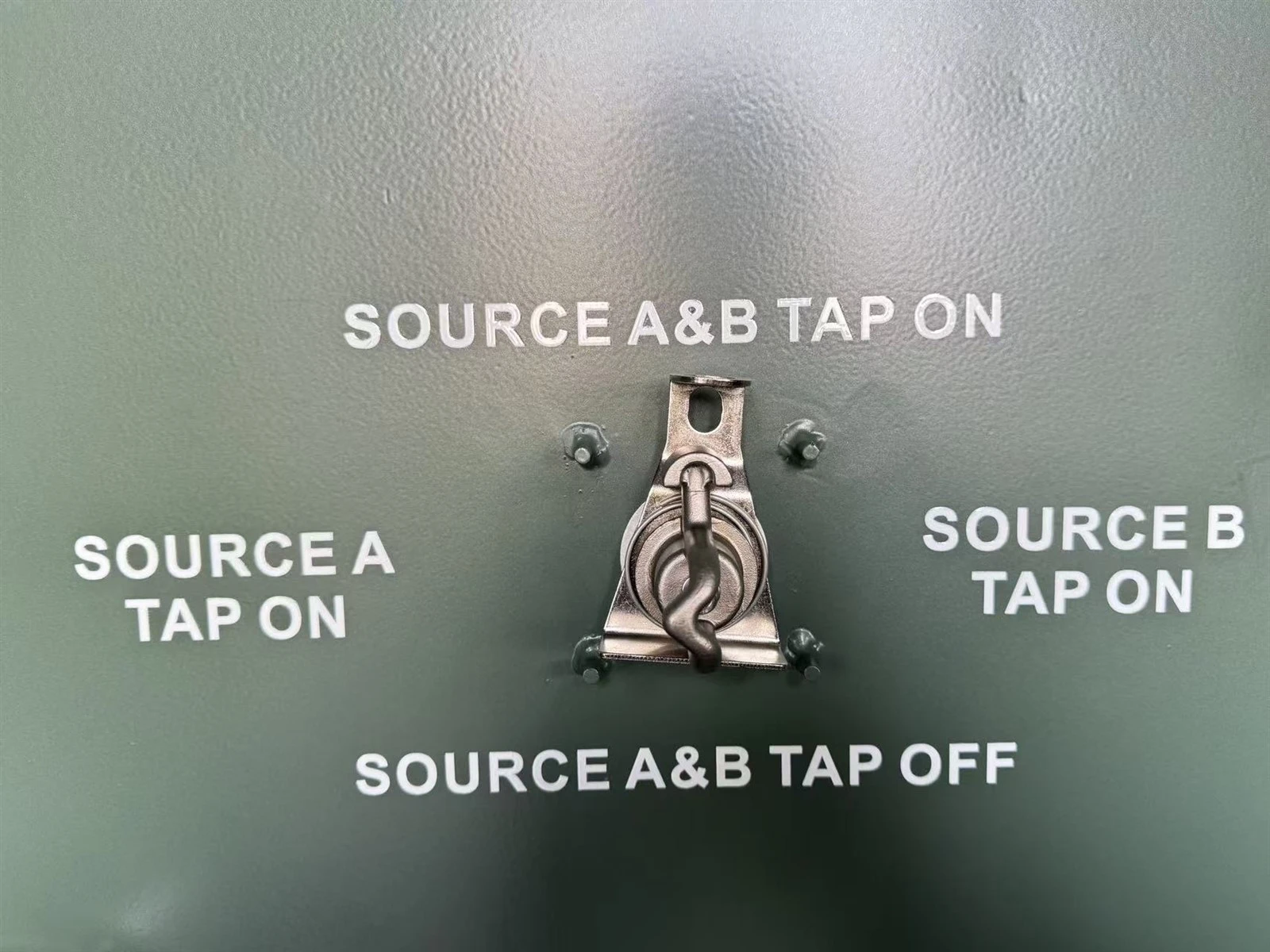

• Efatra-Position Load Break Switch:Ity switch tokana ity (matetika antsoina hoe "feed switch") dia manambatra ny fiasa, ahafahan'ny mpandraharaha misafidy ny Feed A, Feed B, na mitoka-monina ilay vondrona, na dia manana fifehezana kely kely kokoa noho ny fananganana switch telo-









Miankina amin'ny fepetra takian'ny tetikasa momba ny fahamendrehana, ny tetibola ary ny fitomboan'ny ho avy ny fifantenana eo amin'ny mpanova fahana radial sy loop.

Rahoviana no hifidianana Radial Feed

Ny mpanova famahanana radial dia mety indrindra amin'ny fampiharana izay ny vidiny no zava-dehibe indrindra ary azo leferina ny fahatapahan-jiro fohy.

Fizarana trano fonenanasy ny faritra ambanivohitra.

Tranonkala ara-barotra tsotramiaraka amin'ny entana azo vinaniana.

Manompo toy nyteboka famarananaeo amin'ny faran'ny tsipika iray -fampitahana.

Tetikasa miaraka amin'nyteritery tetibola.



Rahoviana no hifidianana Loop Feed

Loop feed transformers no safidy tsara indrindra ho an'ny iraka-fampiharana mitsikera izay tena ilaina ny ora fiasana.

Hopitaly, seranam-piaramanidina ary ivon-toeram-baovaoizay tena ilaina ny hery mitohy.

Tobim-pianarana anjerimanontolo sy complexe indostrialy lehibeizay mitaky fahatokisana ambony.

Rafitra mitakyflexibility amin'ny fikojakojana, mamela ny mpanova iray hanamboarana nefa tsy manidy ny tambajotra manontolo.

Fametrahana izay ho avyfitomboan'ny entanaMety mila ampiana transformer bebe kokoa amin'ny loop.

Fanamarihana momba ny fahasamihafàna

Azo atao ny mampiasa aloop feed transformer amin'ny rafitra radial. Amin'ny toe-javatra toy izany, ny andiany faharoa amin'ny bushings (lafin'ny B-) dia voasarona tsotra izao na asiana fijanonana amin'ny fiakarana. Na izany aza, mahalana ny mampiasa aradial feed transformer amin'ny rafitra loop, satria -ny endrika bushing telo dia tsy mahazaka fahana faharoa raha tsy misy fanovàna ivelany sarotra.

V. Fehiny

Ny safidy eo amin'ny radial sy loop feed transformers dia mamaritra ny fahamendrehana sy ny fahasarotan'ny tambajotra fizarana herinaratra anao.Transformers fahana radialmanolotra vahaolana tsotra sy lafo-ho an'ny fampiharana mahazatra misy bushing telo sy loharanon-jiro tokana.Loop feed transformers, miaraka amin'ny endrika -bushing enina sy ny fifandimbiasana anatiny azo atao, dia manome ny famerana sy ny fahafaha-manao ilaina amin'ny fotodrafitrasa manan-danja. Amin'ny alàlan'ny fanombanana ny filanao amin'ny ora fiasana mifanohitra amin'ny teti-bolanao, azonao atao ny misafidy ny tefy izay miantoka ny fandefasana herinaratra azo antoka, mahomby ary azo antoka.
